Tại sao thanh chắn cáp lại là biện pháp bảo vệ quan trọng mà hệ thống điện của bạn cần?

Kẹp cáp không phải là những phụ kiện tùy chọn—chúng là những thiết bị an toàn quan trọng được thiết kế để cố định dây cáp điện và ngăn ngừa hư hỏng nghiêm trọng khi xảy ra hiện tượng đoản mạch. Sự cố ngắn mạch tạo ra lực điện từ tỷ lệ với bình phương của dòng điện cực đại, có khả năng giật các dây cáp đang mang điện xuyên qua giá đỡ thiết bị và gây nguy hiểm cho nhân viên trong vòng một phần nghìn giây. Bộ ngắt mạch thường yêu cầu 0,06 đến 0,1 giây bị vấp, nhưng lực phá hủy cực đại chỉ xảy ra ở 0,005 giây trên hệ thống 50Hz. Các thanh chắn cáp thực hiện chức năng hạn chế ngay lập tức, trước khi các thiết bị bảo vệ có thể phản ứng, khiến chúng trở thành tuyến phòng thủ chính chống lại các lực điện cơ.

Theo IEC 61914, thanh chắn cáp được định nghĩa là "thiết bị được thiết kế để đảm bảo an toàn cho cáp khi được lắp đặt cách đều nhau dọc theo chiều dài của cáp". Không giống như dây buộc cáp hoặc kẹp tiêu chuẩn, thanh chắn được thiết kế và thử nghiệm đặc biệt để chịu được lực ngắn mạch, với xếp hạng dựa trên dòng điện ngắn mạch dự kiến ​​cực đại (kA) và khoảng cách lắp đặt.

Lực ngắn mạch đe dọa hệ thống cáp như thế nào

Trong thời gian ngắn mạch ba pha, các dây dẫn liền kề tạo ra trường điện từ cường độ cao. Lực đẩy giữa các dây dẫn tỷ lệ với bình phương của dòng điện ngắn mạch cực đại, tạo ra ứng suất tức thời mà các sản phẩm quản lý cáp tiêu chuẩn không thể chứa được. Trong một trung tâm dữ liệu, các dây cáp không an toàn có thể phá hủy các giá đỡ máy chủ phải mất hàng tháng trời để thay thế; trong môi trường công nghiệp, kịch bản tương tự có nguy cơ xảy ra hỏa hoạn, thương tích và thời gian ngừng hoạt động kéo dài.

Khoảng cách thời gian quan trọng

Hiểu được dòng thời gian của một sự kiện lỗi sẽ tiết lộ lý do tại sao việc kiềm chế thụ động là không thể thay thế:

• 0,005 giây: Lực điện từ cực đại xảy ra trên hệ thống 50Hz
• 0,06–0,1 giây: Ngắt mạch và xóa lỗi
• Kết quả: Nếu không có thanh chắn cáp, cáp sẽ chuyển động không bị hạn chế trong suốt thời gian xảy ra sự cố

Khoảng cách thời gian này có nghĩa là không có thiết bị bảo vệ tích cực nào có thể ngăn chặn sự phá hủy cơ học ban đầu—chỉ những thanh kẹp cáp được chỉ định phù hợp mới có thể ngăn chặn được.

Những loại dây cáp nào phù hợp với các ứng dụng khác nhau

Việc chọn loại thanh chắn chính xác phụ thuộc vào cấu hình cáp, cấp điện áp và điều kiện môi trường. Việc sử dụng loại thanh chắn không tương thích có thể dẫn đến khả năng hạn chế không đầy đủ trong điều kiện lỗi.

Nguyên tắc lựa chọn vật liệu

Lựa chọn vật liệu ảnh hưởng trực tiếp đến tuổi thọ hiệu suất và giới hạn an toàn:

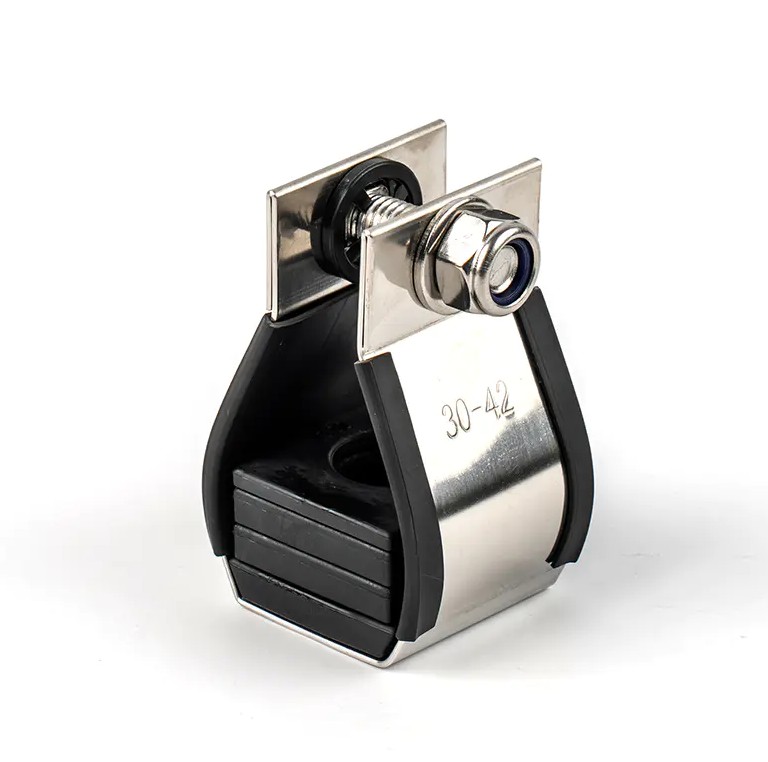

• Thép không gỉ 316: Khả năng chống ăn mòn đặc biệt cho môi trường biển, ngoài khơi và hóa chất; chịu được lực điện cực lớn
• Nhôm: Nhẹ với tính chất cơ học mạnh mẽ; thích hợp cho các ứng dụng LV đến HV trong nhà và ngoài trời
• Polyme/Nylon: Tiết kiệm chi phí khi sử dụng trong nhà với điện áp thấp; Các tùy chọn chống tia cực tím và chống cháy có sẵn cho các môi trường cụ thể

Cách IEC 61914 đảm bảo sự bảo vệ đáng tin cậy

IEC 61914:2021 là tiêu chuẩn được chấp nhận trên toàn cầu cho thanh chắn cáp thiết kế và thử nghiệm, thay thế sự mơ hồ trong các quy định về điện của khu vực. Trong khi Điều 392.20(C) của NEC và Điều 12-2202 của CSA yêu cầu cáp phải được bảo đảm chống lại lực từ dòng điện sự cố thì không nêu rõ cách kiểm tra hoặc xác minh rằng các thiết bị hạn chế sẽ tồn tại sau sự kiện đoản mạch. IEC 61914 lấp đầy khoảng trống quan trọng này.

Các hạng mục kiểm tra bắt buộc theo IEC 61914

Tiêu chuẩn yêu cầu thử nghiệm toàn diện trên nhiều khía cạnh hiệu suất:

1. Đánh giá nhiệt độ: Hoạt động đã được xác minh từ -60°C đến 120°C (hoặc phạm vi khai báo)
2. Kiểm tra tải bên: Tải duy trì được giữ trong 60 phút ở nhiệt độ tối đa được công bố
3. Kiểm tra tải dọc trục: Khả năng chống trượt cáp dọc tuyến
4. Chống va đập: Đã thử nghiệm ở nhiệt độ hoạt động được công bố thấp nhất
5. Ăn mòn và chống tia cực tím: Phun muối và xác nhận lão hóa nhanh
6. Khả năng chống lại lực điện cơ: Thử nghiệm khả năng chịu ngắn mạch ở thông số kA được công bố
7. Sự lan truyền ngọn lửa: Khả năng chống cháy lan trong điều kiện lỗi

Điểm khác biệt quan trọng: IEC 61914 yêu cầu thời gian thử nghiệm ngắn mạch chỉ trong 0,1 giây (năm chu kỳ hoàn chỉnh), đủ để bộc lộ điểm yếu của đòn chêm vì lực phá hủy cực đại xảy ra trong vòng vài mili giây đầu tiên. Điều này khác với các thử nghiệm khả năng chịu nhiệt của cáp, có thể chỉ định 63kA trong 1 giây hoặc 40kA trong 3 giây—các xếp hạng đó đề cập đến hiện tượng nóng lên dây dẫn chứ không phải hạn chế về mặt cơ học.

Những yếu tố nào quyết định thông số kỹ thuật của Cleat chính xác

Thông số kỹ thuật phù hợp yêu cầu phải khớp hiệu suất đã công bố của thanh đệm với các điều kiện lỗi thực tế của quá trình lắp đặt. Thông số kỹ thuật dưới mức tạo ra những rủi ro thảm khốc về an toàn, trong khi thông số kỹ thuật quá mức gây lãng phí ngân sách mà không mang lại lợi ích bổ sung.

Thông số kỹ thuật chính

Các kỹ sư phải tính toán và xác minh những điều sau:

• Đường kính ngoài của cáp (OD): Cleats phải phù hợp với đường kính vỏ bọc thực tế, không chỉ kích thước dây dẫn. Lắp không đúng sẽ làm giảm hiệu quả của dây hãm khi có lỗi.
• Dòng điện ngắn mạch dự kiến cực đại: Xếp hạng kA của thanh chắn phải vượt quá mức lỗi được tính toán của hệ thống. Lưu ý rằng mức độ lỗi cao nhất thường xảy ra ở hệ thống lắp đặt điện áp thấp chứ không chỉ ở hệ thống điện áp cao.
• Khoảng cách đòn bẩy: Xếp hạng của nhà sản xuất được công bố theo các khoảng thời gian cụ thể (thường là 600mm). Khoảng cách rộng hơn làm tăng lực trên mỗi đòn chêm theo cấp số nhân. Lực giữa các dây dẫn được tính toán bằng công thức IEC 61914, có tính đến dòng điện đỉnh và đường kính cáp.
• Cấp điện áp và cấu hình: Các hệ thống LV, MV và HV thể hiện các cấu hình lực khác nhau. Mỗi dạng lõi đơn, hình ba lá và hình tứ giác đều yêu cầu các thanh chắn được thiết kế có mục đích.
• Tiếp xúc với môi trường: Sự hiện diện của hóa chất, nhiệt độ cực cao, tiếp xúc với tia cực tím và nguy cơ cháy nổ quyết định việc lựa chọn vật liệu và cấp độ chống ăn mòn.

Một ví dụ thận trọng

Hãy xem xét hai nhà sản xuất tuyên bố khả năng chịu được mức đỉnh 140kA:

• Nhà sản xuất A đã thử nghiệm với cáp 35mm ở khoảng cách 600mm
• Nhà sản xuất B đã thử nghiệm với cáp 45mm ở khoảng cách 300mm

Đối với hệ thống có mức lỗi 60kA sử dụng cáp 30mm ở khoảng cách 1200mm, sản phẩm của Nhà sản xuất B sẽ không thành công mặc dù có xếp hạng tiêu đề giống hệt nhau. Điều này chứng tỏ tại sao các nhóm thu mua phải xem xét các báo cáo thử nghiệm hoàn chỉnh—không chỉ các số liệu tiêu đề—và tại sao các kỹ sư phải bảo vệ các thông số kỹ thuật trong suốt vòng đời dự án.

Cách lắp đặt đúng cách sẽ tối đa hóa biên độ an toàn

Ngay cả những thanh chắn được chỉ định chính xác cũng có thể bị lỗi nếu cài đặt không đúng cách. Chất lượng cài đặt trực tiếp xác định liệu hệ thống có hoạt động như đã được kiểm tra hay không.

Thực hành tốt nhất về cài đặt

1. Theo dõi khoảng cách của nhà sản xuất: Cài đặt tại các khoảng thời gian được chỉ định cho dòng lỗi được khai báo. Khoảng cách chặt chẽ hơn là cần thiết cho các kịch bản ngắn mạch cao.
2. Căn chỉnh theo đường kính cáp: Đảm bảo kích thước của thanh chắn phù hợp với đường kính ngoài thực tế của cáp, có tính đến dung sai của lớp cách điện hoặc vỏ bọc.
3. Sử dụng các bản sửa lỗi chính xác: Gắn với phần cứng được phê duyệt cho loại ngăn chặn (thang, khay, thanh chống hoặc dầm).
4. Áp dụng mô-men xoắn thích hợp: Siết quá chặt sẽ làm biến dạng vỏ cáp; thắt chặt quá mức cho phép trượt. Sử dụng cờ lê lực để đạt được lực giữ do nhà sản xuất quy định.
5. Tài khoản cho sự giãn nở nhiệt: Trong các hệ thống linh hoạt nơi cáp được "rắn", cho phép di chuyển mở rộng giữa các điểm cố định. Trong các hệ thống cứng nhắc, đảm bảo thanh chắn và cấu trúc chịu được lực cơ nhiệt theo chiều dọc.

Cân nhắc về thiết kế hệ thống

Hệ thống cáp được chia thành hai loại, mỗi loại có yêu cầu về thanh chắn riêng biệt:

• Hệ thống linh hoạt: Cáp được quấn theo chiều dọc hoặc chiều ngang, cho phép giãn nở và co lại nhiệt tự do giữa các điểm cố định. Cleats phải phù hợp với chuyển động trong khi duy trì sự kiềm chế trong các lỗi.
• Hệ thống cứng nhắc: Cáp được cố định theo chiều dọc, cần có thanh chắn, kết cấu đỡ và độ cứng của cáp để chịu được các lực cơ nhiệt mà không bị hư hỏng.

Nơi thanh chắn cáp mang lại sự bảo vệ quan trọng

Kẹp cáp rất cần thiết ở bất cứ nơi nào có cáp công suất cao chạy gần người hoặc thiết bị quan trọng. Mức điện áp không liên quan—một số mức lỗi cao nhất xảy ra khi lắp đặt điện áp thấp do trở kháng hệ thống thấp hơn.

Ngoài việc tuân thủ an toàn với NEC 392.20(C) và IEC 61914, việc lắp đặt thanh chắn phù hợp giúp đáp ứng các yêu cầu về địa chấn và điều kiện trong hợp đồng bảo hiểm, giảm trách nhiệm pháp lý và ngăn ngừa việc làm lại tốn kém.

Kết luận: Phương pháp tiếp cận chủ động đảm bảo an toàn cho hệ thống cáp

Kẹp cáp chiếm một phần nhỏ trong tổng chi phí dự án nhưng cung cấp sự bảo vệ không thể thay thế chống lại các lực cơ điện ngắn mạch. Quá trình lựa chọn phải tích hợp đường kính cáp, tính toán dòng điện sự cố, yêu cầu về khoảng cách, khả năng tương thích vật liệu và mức độ tiếp xúc với môi trường thành một thông số kỹ thuật gắn kết. Nhóm mua sắm phải coi thanh chắn là bộ phận an toàn được thiết kế—chứ không phải hạng mục hàng hóa—và xác minh rằng sản phẩm có báo cáo thử nghiệm độc lập theo tiêu chuẩn IEC 61914:2021, bao gồm cả tài liệu thử nghiệm ngắn mạch trước và sau. Bằng cách chỉ định và lắp đặt các thanh kẹp cáp một cách chính xác ngay từ ngày đầu, các nhà thầu điện và chủ sở hữu cơ sở đảm bảo tuân thủ quy định, bảo vệ cơ sở hạ tầng quan trọng và tạo môi trường làm việc an toàn hơn cho nhân viên.
