Định dạng đánh dấu cáp nylon nào phù hợp với dự án của bạn?

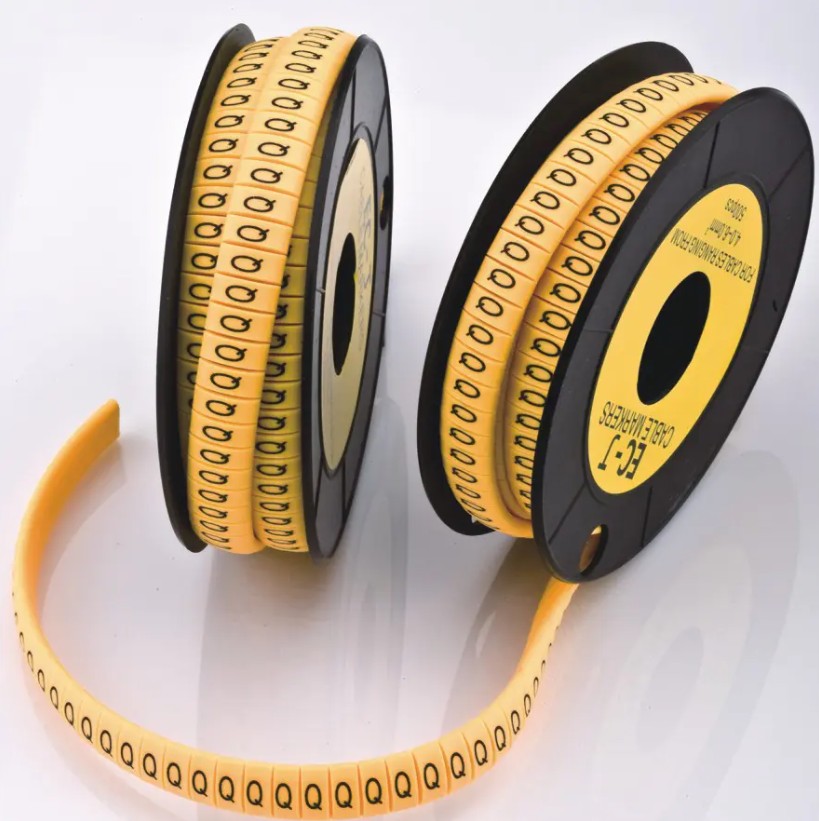

Trong các kịch bản cáp mật độ cao như trung tâm dữ liệu, vận chuyển đường sắt và lưới điện thông minh, bút đánh dấu cáp nylon ở dạng cuộn đang nhanh chóng thay thế các tấm nhận dạng nguyên khối truyền thống để trở thành cấu hình tiêu chuẩn cho hệ thống quản lý cáp, tận dụng lợi thế kép của định dạng cuộn liên tục và chất liệu nylon chịu được thời tiết . Những lợi ích cốt lõi bao gồm chiều dài cuộn đạt 50 đến 200 mét với khả năng cắt theo yêu cầu, cải thiện hiệu quả nhận dạng của trên 40% và vật liệu Nylon 66 duy trì tính chất cơ học ổn định và khả năng chống cháy trong môi trường từ -40°C đến 85°C.

Từ góc độ dữ liệu ứng dụng, thị trường nhận dạng cáp đểàn cầu đã đạt xấp xỉ 2,8 tỷ USD vào năm 2024, với phân khúc bút đánh dấu nylon định dạng cuộn đang phát triển ở mức 11,3% — vượt xa đáng kể tốc độ tăng trưởng trung bình của ngành 6,8% . Sự tăng trưởng về cấu trúc này được thúc đẩy bởi sự cân nhắc đểàn diện của các nhóm kỹ thuật về hiệu quả xây dựng, khả năng đọc lâu dài và kiểm soát tổng chi phí vòng đời.

Tại sao định dạng cuộn lại vượt trội hơn các máy đánh dấu một mảnh truyền thống

Các điểm đánh dấu cáp truyền thống thường được cung cấp dưới dạng các mảnh đơn được cắt sẵn với chiều dài cố định (chẳng hạn như 30mm hoặc 50mm), phù hợp với các tình huống đi cáp quy mô nhỏ hoặc rải rác. Tuy nhiên, trong các dự án kỹ thuật quy mô lớn, nhược điểm của máy đánh dấu đơn mảnh ngày càng trở nên rõ ràng: quản lý hàng tồn kho phức tạp, lãng phí cắt giảm đáng kể và hiệu quả lắp đặt thấp. Định dạng cuộn về cơ bản giải quyết được những vấn đề này.

So sánh hiệu quả xây dựng được định lượng

Lấy một phòng máy chủ trung tâm dữ liệu điển hình làm ví dụ, một dãy tủ yêu cầu nhận dạng trong khoảng 1.200 dây cáp . Sử dụng bút đánh dấu từng mảnh, công nhân phải bóc lớp keo dính phía sau và đặt từng miếng riêng lẻ, trung bình khoảng 45 giây mỗi cáp với tổng số khoảng 15 giờ . Với bút đánh dấu dạng cuộn và công cụ cắt chuyên dụng, công nhân có thể tiếp liệu, đánh dấu và cắt liên tục, giảm thời gian trung bình để 25 giây mỗi cáp và total time to approximately 8,3 giờ - sự cải tiến hiệu quả của 45% . Trong các dự án có chi phí nhân công được tính bằng 300 RMB mỗi ngày , sự khác biệt này trực tiếp tiết kiệm khoảng 2.000 nhân dân tệ trong chi phí lao động.

Sử dụng vật liệu và tối ưu hóa hàng tồn kho

Chiều dài cố định của các điểm đánh dấu từng mảnh thường không thể khớp hoàn đểàn với đường kính cáp thực tế, dẫn đến các cạnh bị cong hoặc chồng lên nhau làm ảnh hưởng đến tính thẩm mỹ và độ bền. Điểm đánh dấu định dạng cuộn cho phép nhân viên xây dựng cắt chính xác theo chu vi thực tế, cải thiện việc sử dụng vật liệu từ khoảng 75% cho các hình thức đơn mảnh để trên 95% . Hơn nữa, định dạng cuộn giúp đơn giản hóa đáng kể việc quản lý hàng tồn kho: cùng một cuộn có thể phục vụ nhiều thước dây thông qua các độ dài cắt khác nhau, trong khi điểm đánh dấu từng mảnh yêu cầu kho riêng cho mỗi thước đo, giảm số lượng SKU xuống 60% đến 70% .

Ưu điểm kỹ thuật và ranh giới hiệu suất của vật liệu nylon

Điểm đánh dấu cáp định dạng cuộn thường sử dụng Ni-lông 66 (PA66) hoặc Ni-lông 6 (PA6) làm vật liệu cơ bản, với sự khác biệt đáng kể về độ bền cơ học, khả năng chịu nhiệt độ và xếp hạng chống cháy. Hiểu đúng những khác biệt này là điều kiện tiên quyết để đảm bảo độ tin cậy lâu dài của hệ thống nhận dạng.

Sự cần thiết của việc sửa đổi chất chống cháy

Trong các tình huống có yêu cầu phòng cháy nghiêm ngặt như trung tâm dữ liệu, vận chuyển đường sắt và năng lượng hạt nhân, vật liệu nylon nguyên chất khó đáp ứng các tiêu chuẩn UL94 V-0 hoặc IEC 60332-1-2. Thông qua sửa đổi với chất chống cháy phốt pho đỏ hoặc magiê hydroxit , xếp hạng ngọn lửa đánh dấu nylon có thể được nâng lên V-0, với chỉ số oxy tăng từ 24% cho nylon nguyên chất trên 30% . Dữ liệu thử nghiệm hiện trường từ một dự án tàu điện ngầm cho thấy các bó cáp có đánh dấu bằng nylon biến tính chống cháy đạt được thời gian tự dập tắt ít hơn 5 giây sau 30 giây tiếp xúc với ngọn lửa, so với hơn 20 giây đối với bút đánh dấu nylon tiêu chuẩn—một sự khác biệt đáng kể.

Độ bền của dấu: Công nghệ in và lựa chọn mực

Việc đánh dấu nội dung trên bút đánh dấu nylon định dạng cuộn thường đạt được thông qua truyền nhiệt, đánh dấu bằng laser hoặc in phun UV. Những công nghệ này khác nhau đáng kể về độ bền, chi phí và kích cỡ lô áp dụng, đòi hỏi các chuyên gia thu mua phải lựa chọn phù hợp với tiến độ dự án và tần suất bảo trì.

Ma trận hiệu suất của ba công nghệ in

Công nghệ truyền nhiệt sử dụng ribbon để truyền mực lên bề mặt nylon, mang lại độ bám dính mạnh mẽ và duy trì lâu dài. Khả năng đọc 85% sau 5 năm tiếp xúc với tia cực tím ngoài trời—làm cho nó trở thành giải pháp chủ đạo trong các ứng dụng công nghiệp. Đánh dấu bằng laser tạo ra các vết lõm vĩnh viễn bằng cách làm bay hơi lớp bề mặt nylon, loại bỏ hoàn toàn rủi ro bong mực, nhưng đòi hỏi đầu tư thiết bị cao hơn và phù hợp cho sản xuất tiêu chuẩn hóa hàng loạt lớn. Máy in phun UV mang lại sự linh hoạt tối đa, hỗ trợ in dữ liệu biến đổi theo thời gian thực, nhưng có khả năng chống trầy xước tương đối yếu hơn nên phù hợp hơn cho các ứng dụng ngắn hạn trong nhà.

Công thức mực cũng quan trọng không kém. Ruy băng truyền nhiệt tiêu chuẩn cho thấy tốc độ di chuyển mực thấp hơn 5% sau 1.000 giờ hoạt động liên tục tại 80°C ; ruy băng kém hơn có thể đạt tốc độ di chuyển của trên 30% trong các điều kiện giống nhau, gây ra dấu mờ hoặc làm nhiễm bẩn các cáp liền kề. Các chuyên gia mua sắm nên yêu cầu rõ ràng các dải ruy băng phải tuân thủ ASTM D3359 tiêu chuẩn kiểm tra độ bám dính trong hợp đồng.

Kịch bản ứng dụng Nghiên cứu sâu: Từ trung tâm dữ liệu đến gió ngoài khơi

Điểm đánh dấu cáp nylon định dạng cuộn đã thâm nhập vào nhiều lĩnh vực có giá trị cao, với các tình huống khác nhau áp đặt các yêu cầu khác nhau về chiều rộng, độ dày, mức độ ngọn lửa và định dạng nội dung in của điểm đánh dấu.

Trung tâm dữ liệu: Cân bằng quản lý nhiệt và mật độ cao

Các trung tâm dữ liệu hiện đại đã đạt đến mật độ năng lượng 15 đến 30kW mỗi tủ , với nhiệt độ bên trong tủ thường xuyên dao động giữa 35°C và 45°C . Bút đánh dấu bằng nylon trong môi trường này phải duy trì khả năng chống cong mép và độ giòn lâu dài. Thực tiễn tốt nhất trong ngành chỉ ra rằng việc chọn chất nền PA66 có độ dày từ 0,15mm đến 0,20mm , kết hợp với chất kết dính nhạy áp lực acrylic ở nhiệt độ cao, có thể duy trì độ bền của vỏ ≥1,5N/cm ở 40°C, đáp ứng yêu cầu về vòng đời nhận dạng của hơn 10 năm .

Về tiêu chuẩn nội dung đánh dấu, tiêu chuẩn TIA-606 yêu cầu rõ ràng các điểm đánh dấu cáp trung tâm dữ liệu phải bao gồm bốn yếu tố: mã định danh duy nhất, cổng nguồn, cổng đích và liên kết hệ thống . Điểm đánh dấu định dạng cuộn hỗ trợ in theo yêu cầu thông tin phức tạp này, trong khi điểm đánh dấu từng mảnh in sẵn truyền thống thường không thể đáp ứng các thay đổi động do thông tin cố định của chúng.

Vận tải đường sắt: Thử thách kép giữa độ rung và phòng cháy

Rung động liên tục trong quá trình chạy tàu (tần số 5Hz đến 50Hz , gia tốc của 0,5g đến 1,0g ) đặt ra những thách thức nghiêm trọng đối với độ bám dính của điểm đánh dấu. Thử nghiệm so sánh trong một dự án đường sắt tốc độ cao cho thấy các điểm đánh dấu bằng nylon với chất kết dính phía sau tiêu chuẩn có tỷ lệ bong ra là 12% sau 1 triệu chu kỳ rung mô phỏng, trong khi chuyển sang keo silicone biến tính giảm tỷ lệ tách xuống dưới 1,5% . Ngoài ra, tiêu chuẩn EN 45545-2 đặt ra các yêu cầu nghiêm ngặt về hiệu suất chống cháy, khói và độc tính đối với vật liệu phương tiện đường sắt, yêu cầu các điểm đánh dấu nylon phải vượt qua bài kiểm tra cấp độ HL3 với mật độ khói (Ds max) không vượt quá 300 và toxicity index (CITG) not exceeding 1.5 .

Gió ngoài khơi: Môi trường khắc nghiệt của phun muối và bức xạ tia cực tím

Hệ thống nhận dạng cáp nền tảng gió ngoài khơi phải đối mặt với các điều kiện khắc nghiệt bao gồm nồng độ phun muối vượt quá 5% và UV radiation intensity 1,3 lần đó là môi trường trên đất liền. Nylon tiêu chuẩn bắt đầu tạo thành bột và nứt bên trong 2 đến 3 năm trong những điều kiện như vậy. Dấu nylon đã được sửa đổi kết hợp Chất hấp thụ tia cực tím UV-326 và Chất ổn định ánh sáng HALS duy trì tỷ lệ duy trì độ bền kéo của trên 80% sau accelerated aging testing (QUV-B, 3,000 hours), satisfying the Tuổi thọ thiết kế 25 năm yêu cầu nhận dạng của nền tảng ngoài khơi.

Khung quyết định mua sắm: Cách tránh những cạm bẫy thường gặp

Việc mua sắm các điểm đánh dấu cáp nylon dạng cuộn có vẻ đơn giản nhưng thực sự liên quan đến việc kết hợp đa chiều giữa khoa học vật liệu, quy trình in và các tình huống ứng dụng. Những cạm bẫy sau đây thường xuyên tái diễn trong thực tiễn kỹ thuật và các chuyên gia mua sắm nên thiết lập các cơ chế phòng ngừa có hệ thống.

1. Vật liệu không đạt tiêu chuẩn: Một số nhà cung cấp thay thế nylon tái chế hoặc PA6 bằng PA66, dẫn đến suy giảm khả năng chịu nhiệt của sản phẩm. 15°C đến 20°C . Các chuyên gia thu mua nên yêu cầu báo cáo chỉ số dòng chảy (MFI) cho nguyên liệu thô, với PA66 MFI thường có trong 20 đến 35 g/10 phút phạm vi (275°C/0,325kg).
2. Xếp hạng nhiệt độ dính bị trình bày sai: Chất kết dính nhạy áp lực được định mức ở 85°C có thể bị chảy máu hoặc mất độ bám dính ở 70°C. Nên yêu cầu Kiểm tra khả năng giữ 72 giờ dữ liệu từ các nhà cung cấp, với chất kết dính acrylic chất lượng duy trì khả năng giữ lớn hơn 24 giờ ở 80°C.
3. Nhầm lẫn đánh giá ngọn lửa: Tiếp thị các sản phẩm được xếp hạng UL94 HB là loại V-2. Các chuyên gia mua sắm nên xác minh các báo cáo thử nghiệm đầy đủ do các cơ quan thử nghiệm bên thứ ba (chẳng hạn như SGS, UL) cấp thay vì dựa vào dữ liệu thử nghiệm nội bộ của nhà cung cấp.
4. Sự thiếu hụt chiều dài cuộn: Các sản phẩm được dán nhãn là cuộn 100 mét thực tế chỉ có thể đo được 95 mét , tạo ra sự gia tăng chi phí ẩn khi định giá mỗi cuộn. Hợp đồng cần quy định dung sai độ dài không vượt quá ±1% , với quyền kiểm tra ngẫu nhiên được giữ lại.
5. Những khoảng trống về tuân thủ môi trường: Chỉ thị RoHS của EU và Quy định REACH áp đặt các giới hạn nghiêm ngặt đối với phthalate, biphenyl polybrominated và các chất độc hại khác. Dự án xuất khẩu phải yêu cầu nhà cung cấp cung cấp Báo cáo thử nghiệm 10 mục RoHS và REACH khai báo SVHC .

Danh sách kiểm tra xác minh năng lực của nhà cung cấp

Trong giai đoạn sàng lọc nhà cung cấp, nên thiết lập thẻ điểm bao gồm các khía cạnh sau: khả năng truy xuất nguồn gốc nguyên liệu thô (trọng lượng 20% ), tính đầy đủ của các báo cáo thử nghiệm của bên thứ ba (trọng lượng 25% ), tốc độ phản hồi tùy chỉnh (trọng lượng 15% ), tính ổn định của năng lực sản xuất (trọng lượng 20% ), trường hợp dự án lịch sử (trọng số 10% ) và hệ thống dịch vụ sau bán hàng (trọng lượng 10% ). Nhà cung cấp chấm điểm dưới đây 75 điểm cần được loại bỏ trực tiếp để giảm rủi ro chuỗi cung ứng.

Tối ưu hóa quy trình cài đặt: Từ thủ công đến bán tự động

Hiệu quả lắp đặt của điểm đánh dấu định dạng cuộn không chỉ phụ thuộc vào bản thân sản phẩm mà còn phụ thuộc đáng kể vào các công cụ xây dựng và quy trình xử lý. Trong các dự án siêu lớn, việc áp dụng thiết bị lắp đặt bán tự động có thể tăng sản lượng bình quân đầu người hàng ngày từ 300 dây cáp to hơn 800 dây cáp .

Đề xuất cấu hình công cụ chuyên dụng

Đối với các dự án thông thường, máy cắt cầm tay kết hợp với máy in truyền nhiệt di động là đủ. Máy cắt nên hỗ trợ điều chỉnh chiều rộng từ 10mm đến 50mm , với độ lệch độ phẳng cắt không vượt quá ± 0,5mm để ngăn chặn các vệt cạnh đánh dấu ảnh hưởng đến độ bám dính. Máy in chuyển nhiệt phải có độ phân giải không thấp hơn 300dpi để đảm bảo phông chữ nhỏ (chẳng hạn như 6 điểm ) vẫn rõ ràng dễ đọc.

Đối với các dự án trung tâm dữ liệu hoặc tàu điện ngầm quy mô lớn, nên sử dụng máy cắt và in tự động để bàn tất cả trong một. Các thiết bị này hỗ trợ cho ăn liên tục, cắt tự động và in hàng loạt , với công suất một đơn vị hàng ngày đạt 3.000 đến 5.000 chiếc và print position accuracy controlled within ±0.3mm . trong một 50.000 mét vuông dự án trung tâm dữ liệu, việc áp dụng thiết bị bán tự động đã giảm thời gian xây dựng từ 45 ngày to 18 ngày , với tỷ lệ lỗi của con người giảm từ 3% xuống dưới 0,5% .

Xu hướng tương lai: Trí tuệ và Vật liệu bền vững

Ngành đánh dấu cáp đang trải qua quá trình chuyển đổi mô hình từ nhận dạng thụ động sang quản lý tích cực. Tích hợp điểm đánh dấu thông minh Chip RFID hoặc mã QR đã bước vào giai đoạn thử nghiệm, cho phép đọc dữ liệu vòng đời hoàn chỉnh—bao gồm ngày lắp đặt, hồ sơ bảo trì và trạng thái tải—thông qua chức năng quét thiết bị đầu cuối cầm tay. Trong một dự án lưới điện thông minh, hiệu quả kiểm tra cáp được cải thiện nhờ 70% với các điểm đánh dấu RFID, loại bỏ hoàn toàn các lỗi sao chép thủ công.

Về tính bền vững của vật liệu, đã đạt được những đột phá về nylon dựa trên sinh học (chẳng hạn như PA56, có nguồn gốc từ pentamethylenediamine dựa trên sinh học), với lượng khí thải carbon giảm đi trên 40% so với PA66 gốc dầu mỏ, trong khi hiệu suất cơ học đạt đến mức PA66. Đến năm 2028, sự thâm nhập của vật liệu dựa trên sinh học vào lĩnh vực đánh dấu cáp được dự đoán sẽ tăng lên so với hiện tại. ít hơn 3% to 15% , trở thành nguồn tạo sức cạnh tranh khác biệt cho xuất khẩu sang thị trường EU. Ngoài ra, xu hướng mực UV gốc nước thay thế mực gốc dung môi đang tăng nhanh, với lượng khí thải VOC giảm được bằng trên 90% , đáp ứng các quy định về môi trường ngày càng nghiêm ngặt.
